사용중이던 청소기가 더이상 동작하지 않아 분해 했습니다.
이 제품을 사용하기 전에도 일렉트로룩스 제품을 사용했었는데, 배터리 리필을 업체에 의뢰해서 1회 리필하여 사용했었네요.
리필하니 배터리 용량은 커지고 사용시간도 길어지고 좋았는데, 모터의 팬이 파손되어 보내주었습니다.
그리고 구매한 것이 Q9 PQ91-3EM
충전등이 3개가 점등되는데, 어느 날인가부터 3칸 모두 충전되어서 3칸이 한꺼번에 점멸되는게 아니라
2칸에서 3칸충전충이라는 상태로 영원히 충전 상태가 되었는데
그러다가 급기가 켜지지 않는 상태가 되었습니다.
그래서 업체에 보내서 배터리를 리필해 볼까? 혹은 일렉트로룩스에서도 배터리 교환을 해준다고 들었기에 비용을 문의해 보려다가 일단 분해해 보았습니다.
LG 18650 배터리가 7개 직렬로 연결되어 있었고
위 사진을 기준으로 중앙의 배터리에 연결된 붉은선이 +
좌측 검정색은 -
좌측과 중앙에 보이는 동일한 검정색 선이 온도센서로 보입니다.
마지막으로 오른쪽에 보이는 7개의 선은 밸런스 충전을 위한 선으로 보입니다.
1. +단자에 연결된 초록색
2. 분홍색은 이 전지의 뒤편 - 단자에
3. 노란색은 그 다음 전지
이런식으로 마지막 7번 은 7번째 전지의 -단자에 연결되어 각 배터리 셀의 전압을 측정하고 충전하는 BMS에 연결되어 있지 않을까하고 추측해 봅니다.

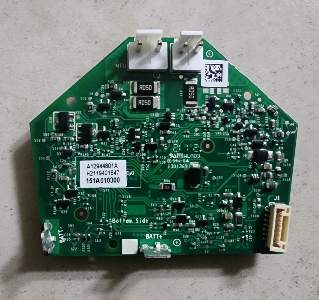

위의 하얀색 단자 2개는 비슷하게 보이지만 간격이 조금씩 다릅니다.
배터리 팩의 반대편인데 위에서 언급한 순서대로 연결되어 있는 것이 확인되고 왼쪽 하단이 마지막 7번째 배터리 -단자.

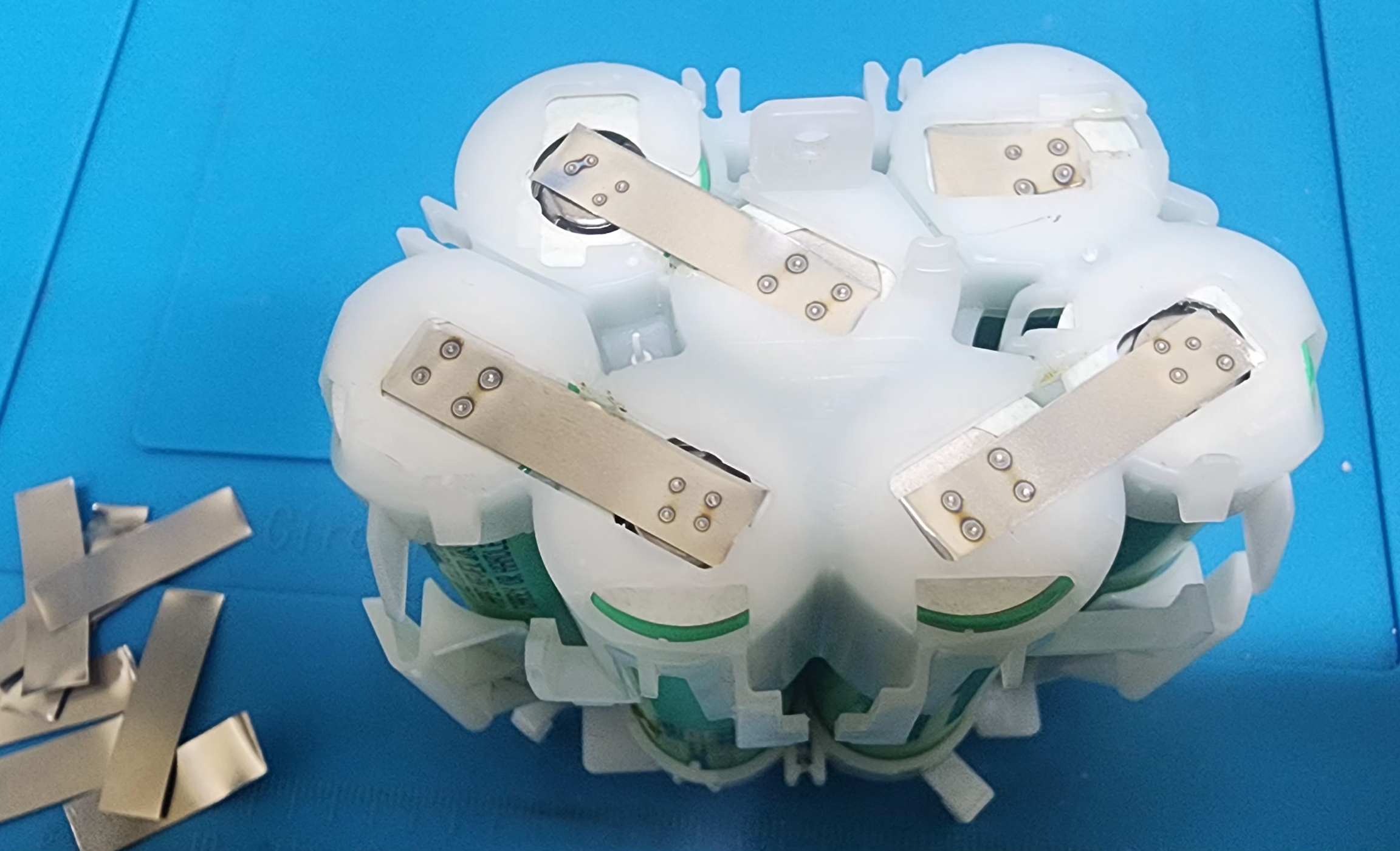

각 배터리의 전압을 측정해보니 1개의 배터리를 제외하고는 전압이 측정되지 않는 상태라 삼성 고방전 배터리 18650을 구매하여 스폿 용접하였습니다.
온도센서와 BMS 연결선과 +, - 선을 모두 니켈 위에 납땜해주고 전압을 측정해 보니 24.94v
18650은 3.7v이니 7개를 직렬로 연결하면 25.9v
측정된 전압이 24.94v이니 개당 3.56v 정도 출력되는 상태네요.
배터리를 스폿 용접하기 전에 병렬연결하여 이틀간 두었다가 연결하였습니다.
조립은 분해의 역순.
단자가 맞는 것들끼리 연결해주면 됩니다.
전압도 적절히 측정되었겠다
조립을 마치고 기대감을 갖고 전원 버튼을 눌렀으나....!!
응?
반응이 없습니다.
거치대에 올려보니 1칸부터 충전을 시작합니다.
... ... 10분간 충전하였다가 사용해보니 잘 됩니다.
이제 만충시켜서 3칸 모두 충전되고 점멸되는지 확인만하면 되겠다 싶어서 몇 시간 기다렸더니 충전 완료.
집안 곳곳 청소해보니 잘 동작합니다.
